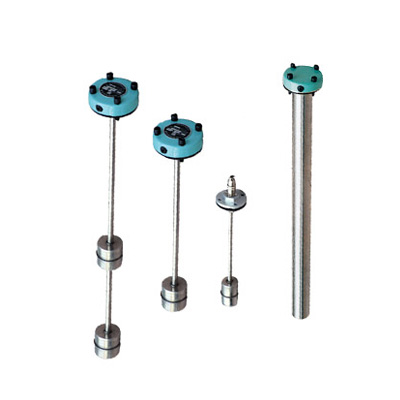

YKJD系列液位控制继电器

　　(一)简介及工作原理

　　YKJD型液位控制继电器是一种新型液面高度电发讯控制装置,主要用于箱内液体位置与液体源电机的自动控制或报警,具育结构紧凑,控制灵敏,安装简单等特点。图1是该装置的面图及安装尺寸,工作时浮子随液面升高或降低,当液面将浮子升上或降到发讯位置时,继电器动作常闭触点闭合,常开触点断开或常闭触点断开,常开触点闭合,以实现自动停机或报警。

　　(二)应用举例

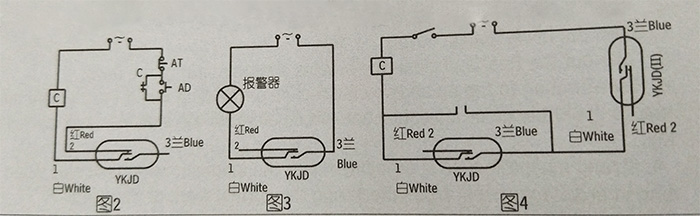

　　1、图2是在油箱上应用的情况,当液面低于要求位置时,液位控制继电器YKJD动作:1与2断开,中间继电器C线圈断电,油泵电机停止工作。

　　2、图3是用在液压站油箱上作液面控制报警发讯装置,当液面低于要求时,液位控制继电器动作:1与3接通,报警器工作。

　　3、图4是应用在蓄水箱或某些自动控制油箱上实现自动供水或油。图5图6是安装简图,原理如下,当液面低于a1时,液位控制继电器YKJD动作(此时YKJD处于工作状态即1与3通),1与3接通,中间继电器C线圈有电流通过C的常开触点闭合)供水或供油电机工作;当液位超a1时,继电器YKJD<1>动作:1与3断开,电流通过常开触点C(此时仍处在闭合状态使供水或油电机继续工作;当液面超过a2时,继电器YKJD动作:1与3断开,供水或油电机停止工作,以后随液面下降,YKJD动作:1与3接通,但YKJD的1与3仍处在断开状态,所以供液电机仍不工作,直到液面降到a1以下时,供液电机重新启动。
